快速跳轉：我實測過的重點
第一次用過碳酸鈉洗不鏽鋼鍋，我犯的錯很典型。燒了一鍋熱水，倒進兩大匙粉末，攪一攪就把整支鍋子泡過夜。隔天早上把水倒掉，鍋底浮出一圈淡淡的彩虹光，像機油滴在水面上的那種顏色。當下我以為鍋子被咬壞了，還認真查了半天要不要直接丟掉。
後來才知道，那層彩虹紋幾乎都救得回來，而且問題根本不在過碳酸鈉身上。真正出錯的是水溫沒控制、濃度抓太高，還讓它在鍋裡躺了十幾個小時。
過碳酸鈉（2Na2CO3·3H2O2）在台灣清潔圈紅了好幾年，從洗衣槽、保溫瓶一路紅到排油煙機濾網。它拿來對付不鏽鋼其實很適合，鹼性環境對 304、316 這類鉻鎳含量高的鋼材沒什麼威脅。但適合不等於可以隨便泡。
這篇把我自己踩過的坑、還有後來幫朋友處理過的案例整理起來，包含水溫、濃度、時間的實際數字，以及泡出彩虹紋跟白霧之後該怎麼收尾。
過碳酸鈉為什麼能洗不鏽鋼？先看懂它的清潔原理
溶進水裡之後，它會拆成兩件事
過碳酸鈉乾燥時很安分，外觀是白色顆粒，摸起來滑滑的。一碰到水就開始分解，釋放出過氧化氫跟碳酸鈉。前者負責氧化、拆解有機污垢，後者把水變成鹼性，讓油脂比較容易脫離表面。
美國環保署（EPA）的 Safer Choice 計畫把過碳酸鈉歸在相對溫和的清潔成分，歐盟 ECHA 的物質註冊資料也把它列在水生環境毒性偏低的類別。這大概是它這幾年被大量使用的背景原因。
不過「溫和」是相對的。它的水溶液 pH 大約落在 10 到 11，屬於偏強的鹼。這個鹼度對 304、316 不鏽鋼來說不算什麼，因為表面那層鉻氧化膜在鹼性環境下本來就穩定。
真正要留意的是溫度跟時間。氧化膜在高溫加上長時間浸泡的組合下會慢慢增厚。厚度一變，光線在表面的折射角度跟著改變，肉眼看到的就是那圈彩虹光。
不鏽鋼表面那層看不見的氧化膜
不鏽鋼之所以不鏽，靠的是表面一層鉻氧化膜（Cr2O3），厚度只有幾奈米。這層膜在一般鹼性環境下很穩定，所以 1% 到 2% 的過碳酸鈉水溶液不會把它吃掉。它的問題從來不是「被腐蝕掉」，而是「被養厚」。
不鏽鋼過碳酸鈉怎麼泡？水溫、濃度、時間怎麼抓
水溫抓在 40 到 50 度之間
這是最多人搞錯的地方。有人直接用剛煮滾的熱水沖，粉末倒下去噗噗冒泡，看起來很威，但五分鐘後水就沒戲了。過碳酸鈉的分解速度對溫度極度敏感，40°C 以上才有效率，60°C 開始過快，90°C 幾乎是瞬間釋放完畢，氧氣全跑到空氣裡。
我家沒買溫度計，做法是熱水器出水（大約 55 到 60 度）兌一半冷水。手伸進去覺得燙、但能撐個一秒，差不多就在這個區間。
沒溫度計的判斷法：倒進鍋裡時水面不該冒出大量細泡。如果一倒下去就瘋狂起泡，代表水太燙，有效成分正在跑掉。
濃度從 1% 起跳，最多 2%
1 公升水加 10 克粉末就是 1%，用布丁匙量的話大約兩平匙。日常油膜、茶垢、餐具用 1% 就夠。
陳年焦垢或排油煙機濾網可以加到 2%（1 公升水 20 克）。濃度再往上推，清潔力提升有限，殘留卻明顯變難沖。我試過 5% 泡炒鍋，油垢確實掉得快一點，但沖了四次水，鍋壁還是滑滑的，摸起來不太舒服。
浸泡時間對照表
| 清潔對象 | 建議水溫 | 濃度 | 浸泡時間 | 操作提醒 |
|---|---|---|---|---|
| 不鏽鋼炒鍋（日常油膜） | 45°C | 1% | 30 分鐘 | 泡完用軟海綿畫圈擦拭 |
| 不鏽鋼炒鍋（焦黑油垢） | 50°C | 2% | 2 小時 | 中途翻面，不要泡過夜 |
| 保溫瓶內膽 | 45°C | 1% | 60 分鐘 | 瓶蓋與矽膠圈拆下不泡 |
| 排油煙機不鏽鋼濾網 | 55°C | 2% | 30 分鐘 | 油太厚可換水再泡一輪 |
| 不鏽鋼流理臺水槽 | 常溫 | 0.5% | 擦拭後沖淨 | 不要積水長時間浸泡 |
| 不鏽鋼餐具、刀具 | 40°C | 1% | 15 分鐘 | 沖淨擦乾，不要自然晾 |
泡過夜這件事我自己做過，結果就是開頭那圈彩虹紋。時間拉長不會讓清潔力線性增加，因為氧氣在前 30 到 60 分鐘就釋放得差不多了，之後溶液裡的有效成分濃度一直往下掉，剩下的是鹼性水在跟鍋子相處。
濃度與時間不要同時拉高。想加強效果就選一個變數調整，兩個一起催下去，彩虹紋出現的機率會明顯上升。
哪些不鏽鋼製品不該用過碳酸鈉？
200 系列不鏽鋼要特別小心
200 系列（常見標示 201、202）用錳取代部分鎳，成本低，耐蝕性也差一截。很多便宜餐具、五金配件都是這種材質。同樣的濃度、同樣的時間，304 沒事，200 系列可能就出現霧面變色。
怎麼分辨？看鍋底或餐具背面的鋼印。沒標示的廉價品，就當作 200 系列處理，縮短浸泡時間比較保險。
有塗層、有鋁件的複合鍋具
不沾鍋外層若是不鏽鋼，只有外層能泡。塗層那一面碰到鹼性溶液會加速劣化。複合鍋底的鋁芯如果外露（有些鍋子邊緣看得到銀白色夾層），鋁在鹼性環境裡會被溶解，泡完會出現凹洞。
| 鋼種或類型 | 常見製品 | 過碳酸鈉適用性 | 說明 |
|---|---|---|---|
| 304（18-8） | 鍋具、保溫瓶、水槽 | 適合 | 耐鹼性佳，正常濃度無虞 |
| 316 | 高階鍋具、醫療器材 | 適合 | 含鉬，抗蝕性更好 |
| 430 | 刀具、部分流理臺 | 可用，需縮短時間 | 肥粒鐵系，耐蝕性較弱 |
| 200 系列 | 廉價餐具、五金配件 | 不建議 | 錳高鎳低，容易出現變色 |
| 表面有塗層 | 不沾鍋外層、烤盤 | 僅限無塗層面 | 塗層接觸鹼性溶液會劣化 |
| 含鋁零件 | 複合鍋底、鉚釘 | 不可 | 鋁會被鹼溶解，產生凹洞 |
不鏽鋼泡出彩虹紋或白霧，怎麼救回來？
彩虹紋用弱酸還原
準備 1 公升溫水加 10 克檸檬酸，倒進鍋裡泡 15 到 30 分鐘。氧化膜會慢慢回到原本的厚度，干涉色就退了。頑固一點的泡兩輪。
我處理過最難纏的一圈，出現在一支被我泡了整晚的湯鍋上，泡了兩輪檸檬酸才完全退掉，但表面摸起來完全沒受傷。這件事讓我對「彩虹紋等於鍋子壞了」這個說法徹底改觀。
白霧通常不是腐蝕，是水垢
很多人看到霧霧的就以為鍋子被咬傷。其實那層多半是碳酸鈣。過碳酸鈉溶於水後產生碳酸鈉，遇到硬水裡的鈣鎂離子會生成難溶的碳酸鈣，附著在鍋壁。用檸檬酸水或白醋擦一遍就會消失。
判斷方法很簡單：水垢用指甲輕刮會有一點粉感，邊緣界線清楚；腐蝕的話表面會是凹的、摸起來粗糙，顏色偏暗。前者能救，後者才真的要考慮換鍋。
不要用鋼刷硬撸
菜瓜布的粗糙面跟鋼刷會在不鏽鋼上留下刮痕。刮痕一多，之後煮東西更容易卡垢，清潔難度只會愈來愈高。軟海綿加一點洗碗精就夠了。
保溫瓶、炒鍋、流理臺的過碳酸鈉實測做法
不鏽鋼保溫瓶
瓶身內膽可以泡，瓶蓋、矽膠圈、彈簧零件拆下來另外用中性洗碗精洗。矽膠圈吸味道很兇，泡過碳酸鈉之後容易殘留氣味。水溫控制在 45°C 左右，泡 1 小時，倒掉後用清水沖三遍。
沖完不要馬上蓋上蓋子。讓瓶口朝下倒放通風半天，殘留的氣味會散得比較乾淨。
不鏽鋼炒鍋
先用水把表面殘油沖掉再泡。焦黑的地方可以在泡完後用木鏟輕輕推。泡完務必用清水徹底沖淨，然後立刻擦乾，不要自然晾乾，硬水地區晾乾會留下水痕。

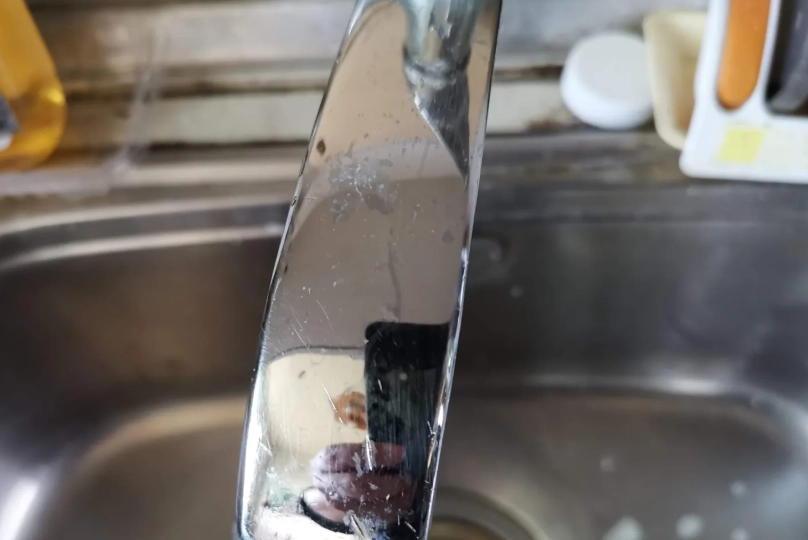

不鏽鋼流理臺水槽
不建議長時間積水浸泡。用 0.5% 的溶液噴在表面，等 5 分鐘，用海綿擦過，然後大量沖水。殘留的碳酸鈉乾掉之後會在表面留下一層白白的粉，看起來比原本更髒。
排油煙機不鏽鋼濾網
這是最有感的。55°C、2% 濃度泡 30 分鐘，撈起來用熱水沖，油會整片滑掉。油太厚就先泡一輪，換水再泡第二輪。水溫別拉太高，濾網如果太薄，高溫加鹼性會讓它微微變形。
用過碳酸鈉洗不鏽鋼，新手最常犯的三個錯
用滾水泡。粉末倒下去的瞬間很壯觀，但有效成分也跟著跑掉了。等於你把錢倒進水槽。
泡過夜。氧氣在前一小時就放完了，後面的時間只是讓鹼性水慢慢改變鍋面狀態。這是彩虹紋最主要的成因，沒有之一。
泡完不沖乾淨。碳酸鈉殘留乾掉會變成白色粉末，下次煮東西可能吃進肚子，也會讓鍋子看起來霧霧的。沖水次數不要省，至少三遍。
另外一個很少人提的細節：過碳酸鈉不要跟含氯漂白水混用，也不要跟鹽酸類除垢劑同時使用。前者可能釋出刺激性氣體，後者會讓過氧化氫劇烈分解，等於白花錢。要除水垢就分兩段做，先用過碳酸鈉去油，沖乾淨之後再用檸檬酸除垢。
不鏽鋼過碳酸鈉常見問題
本文經過事實核查，內容依據實際操作測試、不鏽鋼材料特性與化學品安全資料整理，並參考美國環保署（EPA）Safer Choice 計畫對過碳酸鈉的成分評估、歐盟 ECHA 物質註冊資料，以及台灣環境部化學物質管理署的化學品分級資訊。
